Tấm
panel 3D là loại vật liệu nhẹ được sử dụng phổ biến hiện nay, nó được ứng dụng
trong xây dựng nhà lắp ghép. Với ưu điểm nhẹ bền chắc, cách âm cách nhiệt tốt,
tấm panel 3D ngày càng góp mặt nhiều trong các công trình xây dựng dân dụng.
Yêu cầu
đặt ra đối với các công trình xây dựng là giảm tỉ trọng và tăng độ bền vững
điều này hoàn toàn phù hợp khi ứng dụng các tấm panel 3D vào xây dựng các công
trình. Với kết cấu gôm 3 lớp với lớp lõi là eps, tấm panel 3D có trọng lượng
nhẹ hơn rất nhiều so với tường gạch hay bê tông thông thường, ngoài ra 2 lớp
ngoài cùng có cấu tạo bê tông thép giúp tăng cường độ vững chắc của tấm panel.
Panel 3D là vật liệu xây dựng có dạng tấm, cấu tạo bao gồm 3 lớp: 2 lớp bê tông bên ngoài và tấm 3D bên trong. Tấm 3D ở giữa là vật liệu EPS (Expanded Polystyrene), 2 lớp bê tông ngoài có cấu tạo là hai lớp thép lưới song song và những thanh thép chéo được hàn vào hai lưới thép dọc theo chiều dài. Thép đâm xuyên qua lớp EPS được mạ để tránh hiện tượng ăn mòn. Lớp thép phủ không cần phải mạ nếu lớp bê tông dày.

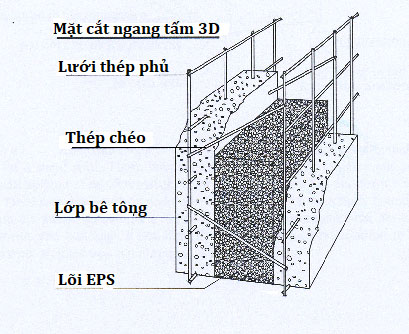

Mặt cắt ngang tấm panel 3D
Cấu kiện 3D gồm hai lớp tường bê
tông cốt thép mỏng có lớp ngăn cách chủ yếu chuyển tải lực nén và
lực cắt đến bề mặt của bức tường. Công trình 3D là một kết cấu hình hộp, các
thành phần 3D liên kết với nhau, tuờng liên kết với sàn, tường liên kết với
tường, chỉ chuyển tải phần nhỏ mô men uốn.
+ Chiều dài: chiều dài tối thiểu 2m, tăng dần
mỗi bước 10cm; tối đa 6m.
Về mặt lí thuyết cũng có thể sản xuất tấm panel
dài hơn.
+ Chiều ngang: 1,2m (1m)
+ EPS độ nở của Polystyrene theo tiêu chuẩn ONORM B6050 phải có mật độ xấp xỉ 15kg/m3. Dày từ 40 đến 100mm, bước tăng giảm 10mm.
Phân bố lưới chéo và thép phủ
tấm panel 3D
+ Đường kính: 3mm; cấp thép BST500 theo ONORM
B4200.
+ Khoảng cách ô lưới: 50x50mm.
+ Khoảng cách giữa EPS và lớp phủ: 13, 16 hoặc
19mm. Khoảng cách thường áp dụng nhất là 13mm.
+ Đường kính: 3,8mm; thép mạ trong nhóm thép
BST500. Tối đa 4,5mm.
+
Khoảng cách (e1):
100 hoặc 200mm.
+ Bước: 100mm hoặc 200mm; tức 67-200 thanh thép
chéo trên 1 mét vuông.
+ Độ
chéo: độ nghiêng của thép giàn tùy thuộc vào khoảng cách e2 và e3. Trong sản xuất, giá
trị e2 không
được thấp hơn giá trị nhỏ nhất. Hiện nay panel được sản xuất theo 2 kiểu bố trí
thanh thép giàn.
Kích thước tấm panel 3D có thể thay đổi phù hợp
với nhu cầu sử dụng và yêu cầu của khách hàng.
Tấm panel 3D có khả năng cách nhiệt cách âm tốt
Do có cấu tạo đặc biệt, lớp lõi sử dụng vật liệu EPS nên khả năng cách âm cách nhiệt của tấm panel rất tốt, gấp nhiều lần so với việc sử dụng vật liệu thông thường. Với khả năng cách âm tốt, các công trình sử dụng tấm panel 3D trở nên đặc biệt phù hợp xây dựng trong các môi trường bị ô nhiễm tiếng ồn, như các khu đô thị gần đường xá, gần các khu sản xuất có nhiều tiếng ồn,…Ngoài ra, với khả năng cách nhiệt của tấm panel 3D giúp tiết kiệm chi phí năng lượng cho việc chống nóng, chống lạnh.
Giúp công trình xây dựng có tính thẩm mỹ cao
Các
công trình sử dụng tấm panel 3D có tính thẩm mỹ cao. Với vệc giảm được cột và
các dầm phụ, dầm chính khiến cho công trình panel 3D thuận tiện cho việc bố trí
nội thất.
Sở hữu nhiều ưu điểm nổi trội hơn so với công
trình sử dụng vật liệu thông thường, nhưng bên cạnh đó tấm panel 3D cũng tồn
tại những nhược điểm khó khắc phục.
Tấm panel 3D không linh hoạt trong kiến trúc với nhiều góc cạnh do các tấm xốp và lưới thép làm sẵn không thể uốn cong hay tùy tiện cắt xén, tấm panel 3D có khả năng chống thấm không được tốt. Do vậy, nó không thể dùng được tại các vị trí chân tường hay khu vực toilet có tiếp xúc nước…
Công ty cổ phần kỹ nghệ và xây dựng Panel 3D
Việt Nam là công ty chuyên thiết kế thi công nhà lắp ghép, sản xuất cung ứng
vật liệu nhẹ, tôn, xốp, tấm panel 3D,…Với nhiều năm kinh nghiệm, trải qua nhiều
công trình xây dựng trên khắp cả trong và ngoài nước chúng tôi tự hào mang đến
cho quí khách hàng những sản phẩm tốt nhất với giá cả cạnh tranh nhất.
Mọi chi
tiết xin liên hệ với chúng tôi qua địa chỉ:
